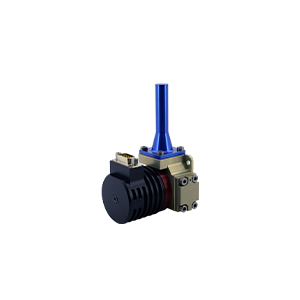

制冷机
主要特点
-
满足各种集成需求• 产品形态可选:旋转式/线性分体式
• 快速制冷,高灵活性和可靠性 -
满足时间长运转需求• 满足7*24Hr长时间运行
• MTTF长达25,000小时
产品特点
低温制冷机为红外焦平面阵列提供了低温工作环境,全力确保制冷红外探测器的稳定高效运行,
是集成式探测器杜瓦制冷机组件(IDDCA)不可缺少的重要组成部分。
低温冷却器旨在与各种制冷红外探测器无缝集成,确保最佳性能和延长探测器寿命,
可满足用户特定应用和安装要求,并为各种红外探测应用提供灵活性和可靠性。
低温制冷机系列有旋转式和线性式两种产品形态:旋转式低温制冷机采用高效无刷直流电机驱动、高效耐磨涂层、高精度微型轴承支撑等关键技术。
它结构紧凑,体积小,重量轻,能适应各种恶劣环境,广泛适用于如手持热像仪、吊舱、炮塔、安防监控等各种光电系统;
线性制冷机采用高效动磁直线电机驱动,对称压缩活塞和外部线圈,快速制冷、工作温度范围宽、低振动、低噪音、高可靠性,满足7*24Hr运行需求,可应用于燃气泄漏监测、安防监控等需要长时间监控运行场景。
应用场景
技术参数
类型 | 旋转式斯特林制冷机 | 线性分体式斯特林制冷机 | ||
型号 | RC1 | RC2 | RC6 | LC4 |
制冷量 | ≥400 mW(@77K@20℃) | ≥550 mW(@77K@20℃) | ≥750 mW(@77K@20℃) | ≥1300 mW(@77K@20℃) |
输入电压 | 24-32VDC/9-12VDC | 18-28VDC/12-16VDC | 18-28VDC | 24DC |
最大功耗(71℃) | ≤12W | ≤14W | ≤24W | ≤50W |
稳定功耗(23℃) | ≤4.5 W(130mW@77K@20℃) | ≤5.5 W(220mW@77K@20℃) | ≤12W(550mW@77K@20℃) | ≤10W(430mW@77K@20℃) |
制冷时间(23℃) | ≤5分钟(150J@77K@20℃) | ≤5分钟(250J@77K@20℃) | ≤5分钟(500J@77K@20℃) | ≤4分钟(450J@77K@20℃) |
冷指尺寸 | Φ 6.4 mm | Φ 8mm | Φ 9.4 mm | Φ 8mm |
最大尺寸(mm) | 99×81.5×46.5 | 116×58.5×71 | 120×59×78 | 压缩机Φ 46 × 122 膨胀机Φ 40 × 88 |
重量(g ) | ≤260 | ≤430 | ≤500 | ≤1000 |
工作温度 | -45℃~+71℃ | -45℃~+71℃ | -45℃~+71℃ | -45℃~71℃ |
贮存温度 | -55℃~+85℃ | -55℃~+85℃ | -55℃~+85℃ | -55℃~+85℃ |
驱动电控 | 外置 | 内置 | 内置 | 外置 |
耦合方式 | IDDCA | |||
MTTF | ≥10000小时 | ≥10000小时 | ≥10000小时 | ≥25000小时 |
