LWIR系列
主要特点
-
长波探测,无惧干扰• 穿透沙尘能力强
• 适宜探测低温物体
• 无惧复杂环境干扰 -
业内顶尖的T2SL技术• 高量子效率、高热灵敏度
• LWIR性能出色
• 面阵大,均匀性好,量产率高
产品特点

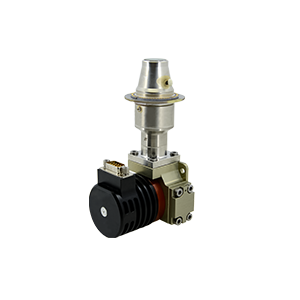

LWIR(长波红外)系列制冷红外探测器采用业内领先的T2SL技术,对红外辐射具有极高的灵敏度,能够探测极其细微的温度变化,
波段响应范围可调且更宽范,特别是在LWIR光谱中,更好地确保了高量子效率和卓越探测性能。
LWIR系列制冷探测器可以更好地穿透大气水分和雾,从而在恶劣天气条件下实现有效成像,
更适用于如水面光线反射场景下的海上船只、天空云层背景下的飞机等复杂背景下的目标探测,
目前已经批量集成到包括手持侦察系统、远程监控系统、搜索和跟踪系统、增强飞行视觉系统、光电有效载荷、星载光电系统等各类型复杂红外成像系统。
应用场景
手持侦察系统
远程监控系统
搜索和跟踪系统
增强型飞行视觉系统
光电有效载荷
技术参数
型号 | G330C | G615C | G625C | G1210C |
敏感材料 | T2SL | |||
分辨率 | 320x256 | 640x512 | 640x512 | 1280x1024 |
像元尺寸 | 30 μm | 15 μm | 25 μm | 10 μm |
光谱范围 | 7.7±0.2 μ m~9.4±0.3 μ m | |||
典型NETD | 15mK(F2) | 25mK(F2/ITR) 22mK(F2/Interlace & Binning) | 20mK(F2) | 35mK(F2) |
最大帧频 | 250Hz | 220Hz | 180Hz | 100Hz |
有效像元率 | ≥99.5% | ≥99.5% | ≥99% | ≥99% |
响应不均匀性 | ≤8% | |||
工作温度 | -45°C~+71°C | -45°C~+71°C | -45°C~+60°C | -45°C~+71°C |
适配制冷机 | RC2 | RC2 | RC6 | RC7 |
制冷时间(23℃) | ≤5分钟30秒 | ≤5分钟30秒 | ≤7分钟 | ≤5分钟 |
最大功耗(71℃) | ≤20W | ≤20W | ≤24W | ≤30W |
稳定功耗(23℃) | ≤8W | ≤8W | ≤15W | ≤11W |
尺寸(mm) | 142×58.5×71 | 148×58.5×71 | 147×59×78 | 154×59×78 |
重量(g) | ≤600 | ≤570 | ≤650 | ≤650 |
