HOT系列
主要特点
-
大面阵,小像元• 最大分辨率高达2560 × 2048,视野极致开阔
• 10 μm小像元,高空间分辨率,远距离探测 -
更低功耗,快速制冷• 制冷时间低至3分钟
• 低至4W的稳定功耗 -
长寿命,高可靠性• MTTF长达25,000小时
产品特点

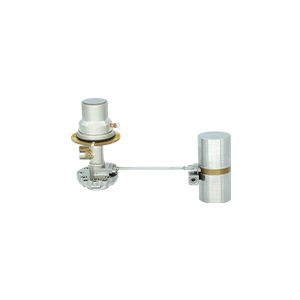

高工作温度(HOT)系列制冷红外探测器基于XBn技术路线开发,可以在更高的焦平面温度环境下有效运行,
比传统的低温制冷红外探测器更快地达到工作温度,从而缩短启动时间并减少对制冷量的需求。
由此而来,HOT系列制冷红外探测器与传统制冷红外探测器所需的制冷机制相比,可以配置制冷量更低、外形更小巧、成本更低廉的制冷机,
再次降低了制冷整机系统的尺寸重量和功耗成本,明显提升了整体SWaP性能。
HOT系列制冷红外探测器将改进的性能与更低的运行成本相结合,在性能表现和经济实用方面更趋平衡,
是各类红外精准传感应用的高效热像集成解决方案,可以针对性用于各类特定的高端红外应用领域。
应用场景
手持侦察系统
远程监控系统
搜索和跟踪系统
增强型飞行视觉系统
光电有效载荷
技术参数
型号 | G615G | G1010G | G1210G | G2510G |
敏感材料 | T2SL(二类超晶格) | |||
分辨率 | 640×512 | 1024×768 | 1280×1024 | 2560×2048 |
像元尺寸 | 15 μm | 10 μm | 10 μm | 10 μm |
光谱范围 | 3.7 μm±0.2 μm~4.8 μm±0.2 μm | |||
典型NETD | 20mK(F2/F4) | 20mK(F2) 25mK(F4) | 20mK(F2) 25mK(F4) | 20mK(F2) |
最大帧频 | 100Hz | |||
有效像元率 | ≥99.5% | |||
响应不均匀性 | ≤8% | |||
工作温度 | -45℃~+71℃ | |||
适配制冷机 | LC1 | LC2 | RC7 | |
制冷时间(23℃) | ≤3分钟 | ≤3分钟 | ≤4分钟 | ≤8分钟 |
最大功耗(71℃) | ≤12W | ≤20W | ≤35W | |
稳定功耗(23℃) | ≤4W | ≤8W | ||
尺寸(mm) | 压缩机Φ 26 × 52 杜瓦Φ 33 × 70 | 压缩机Φ 26 × 52 杜瓦Φ 33 × 71 | 压缩机Φ 33.5 × 68 杜瓦Φ 40 × 86 | 86×164×64 |
重量(g) | ≤270(含电控) | ≤350 | ≤750 |
